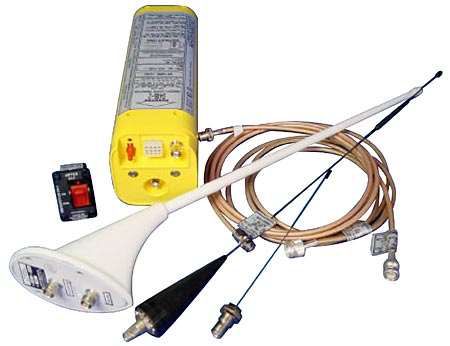

Аварийный радиомаяк Artex G406-4

Аварийный радиомаяк Artex G406-4 (121.5/243.0 and 406 MHz) - 3-х частотный , активизируется автоматически во время крушения ВС. Передатчики разработаны для использования на общем рынке авиации.

На частоте 406.025 MHz передает кодированные цифровые сообщения на спутниковую базу Cospas-Sarsat, обеспечивая быстрый поиск ВС, подающего сигнал бедствия, существенно сокращая время поиска.

Аварийный радиомаяк Artex G406-4 может использоваться совместно с гибкими стержневыми или прочными стекловолоконными стержневыми Антеннами Artex.

Передатчик G406-4 протестирован на соответствие строгим требованиям TSO C126, включая удары 500 g, сдавливание массой 453 кг, на огнестойкость и вибростойкость.

Устройство может быть сопряжено с дополнительным Artex ELT/NAV интерфейсом, позволяющим передавать на частоте 406,025 МГц в рамках сообщения данные широты и долготы местоположения потерпевшего аварию самолета.

Технические характеристики

Рабочие частоты	406,025 МГц ± 2 кГц с биполярным кодированием кодом Манчестер типа L (Bphase -L) с излучением радиосигналов вида 16K0G1D. 121,5 и 243 МГц ± 0,005 % с излучением радиосигналов вида A3X.
Выходная мощность	На частоте 406 МГц - 5 Вт ± 2 дБ. Передача по циклу 520 мс / 50 с на протяжении 24 часов при температуре от минус 20 до 55 0С. На частоте 121,5 МГц - не менее 100 мВт (+ 20 dBm) на протяжении 50 часов при температуре от минус 20 до 55 0С.
Выходной разъем	BNC розетка для частот 121,5 / 243 МГц; TPS розетка для частоты 406 МГц
Активация	Автоматическая активация от g-switch включателя при перегрузке 4.5 ft/c ( (2,3 G) или вручную
Батареи	Литиевые батареи с твердым катодом (LiMnO2) и пятилетним сроком службы.
Температура:
- рабочая температура	от минус 20 до 55 0С
- температура хранения	от минус 55 до 85 0С
Самотестирование	- функционирование g-switch включателя; - мощность на частоте 406 МГц; - соединение антенна / коаксиальный кабель; - координаты положения объекта; - снижение напряжения электропитания.
Дистанционное управление	ON / OFF / RESET
Антенна	- стержневая антенна (110-320) при скорости до 350 узлов (до 648 км/ч). Штыревая конфигурация требует использования 2-х антенн: - штыревая антенна (110-324) на частоты 121,5 / 243 МГц при скорости до 150 узлов (до 278 км/ч); - штыревая антенна (110-329) н а частоту 406 МГц при скорости до 250 узлов (до 463 км/ч)
Установочные средства	- монтажный поддон 452-3074; - защитное верхнее покрытие P/N 452-3073; - торцевая крышка P/N 452-3072
Другие части	- коаксиальный кабель; - звуковой излучатель аварии (для приведения наземных служб в готовность к аварийной активации)
Масса	- ELT передатчик не более 3 фунтов 5.8 унций (1,53 кг); - монтажный поддон 7 унций (200 г); - защитное верхнее покрытие 6.7 унций (190 г); - торцевая крышка 3.8 унций (108 г). Суммарный вес - 2,02 кг
Размеры	ELT передатчик с установочным комплектом 11.74'' (298 мм) х 3.9'' (99 мм) х 3.82'' (97 мм)
Номера составных частей	G406-4: 453-5012 (только передатчик )
